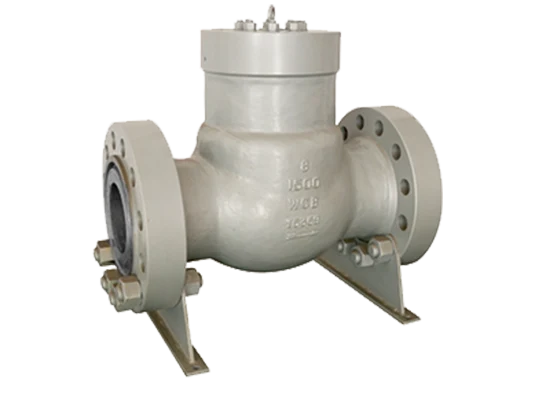

1500 எல்பி ஸ்விங் காசோலை வால்வு

விசாரணையை அனுப்பு

ஒரு வகை காசோலை வால்வாக, 1500 எல்பி ஸ்விங் காசோலை வால்வு ஸ்விங் வட்டை சீல் கட்டமைப்பாகப் பயன்படுத்துகிறது. , மற்றும் கார்பன் எஃகு உடல் பொருளாக பயன்படுத்துகிறது. LIV®® 1500LB ஸ்விங் காசோலை வால்வு API, DIN போன்ற தரங்களை பூர்த்தி செய்யலாம். அளவு வரம்பை NPS2 அங்குலத்திலிருந்து 24 அங்குலம், DN50 வரை DN50 வரை உற்பத்தி செய்யுங்கள். அழுத்தம் மதிப்பீடு ANSI Class150LB, 300LB மற்றும் PN10, PN16, PN25, PN40 ஐ உள்ளடக்கியது.

விவரக்குறிப்புகள்

வால்வு வகை:

காசோலை வால்வு

சீல் வடிவமைப்பு:

ஸ்விங் வட்டு

இயக்க:

பொருள்:

கார்பன் எஃகு

நெறிமுறை அளவு வரம்பு:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
டி.என் 50, டி.என் 65, டி.என் 80, டி.என் 100, டி.என் .125, டி.என்.

அழுத்தம் மதிப்பீட்டு வரம்பு:

ANSI வகுப்பு 150LB/300LB
PN10 / PN11 / PN15 / PN25 / PN40

உடல் பொருட்கள்:

கார்பன் எஃகு, குறைந்த வெப்பநிலை கார்பன் எஃகு, எஃகு
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

வட்டு பொருட்கள்:

இருக்கை/முத்திரை பொருட்கள்:

மேலடுக்கு, ஸ்டெல்லைட், டெல்ஃபான், லேமினேட்
13cr, stl4/stl6, ptfe/rptfe, 420+கிராஃபைட்/304+கிராஃபைட்/316+கிராஃபைட்/…

தண்டு/தண்டு பொருட்கள்:

போலி கார்பன் எஃகு, குறைந்த வெப்பநிலை கார்பன் ஸ்டீல், டூப்ளக்ஸ் எஃகு, மார்டென்சிடிக்
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

தரநிலைகள் இணக்கம்:

Api, இருந்து

பயன்பாட்டு நோக்கம்:

எண்ணெய் மற்றும் எரிவாயு, பெட்ரோ கெமிக்கல், மின் உற்பத்தி, நீர் மற்றும் கழிவு நீர் சுத்திகரிப்பு, நிலக்கரி ரசாயனம்

காசோலை வால்வு என்றால் என்ன?

காசோலை வால்வு என்பது ஒரு நிலையான திசையில் திரவ-ஓட்டத்தை தொடர்ந்து பராமரிக்கும் ஒரு வால்வு ஆகும். பின்னிணைப்பைத் தடுக்க இது ஒரு செயல்பாட்டைக் கொண்டுள்ளது. திரவ அழுத்தத்தால் வட்டு திறந்து வைக்கப்படுகிறது, ஆனால் அது பின்னோக்கி பாயும் போது, வட்டு பின்னணியைத் தடுக்க பின் அழுத்தத்தால் உடலின் இருக்கையை நெருக்கமாக தொடர்பு கொள்கிறது.

ஸ்விங் காசோலை வால்வு என்றால் என்ன?

ஸ்விங் காசோலை வால்வு வட்டு வடிவ வட்டின் ஒரு முனையில் “கீல்” செய்ய வடிவமைக்கப்பட்டுள்ளது, இதனால் அது ஒரு உடல் அல்லது பிற பொருளிலிருந்து சுதந்திரமாக இடைநிறுத்தப்படலாம். இது ஒரு சிறிய அழுத்தம் இழப்பு மற்றும் ஒரு கட்டமைப்பைக் கொண்டுள்ளது, இது திரவத்தை எளிதாக்குகிறது. இது கிடைமட்ட குழாய்களுக்கு மட்டுமல்ல, செங்குத்து குழாய்களுக்கும் பயன்படுத்தப்படலாம் (கீழே இருந்து மேல்நோக்கி பாய்கிறது).

லிப்ட் காசோலை வால்வு என்றால் என்ன?

தண்டு, ஹேண்ட்வீல் மற்றும் வட்டு ஆகியவை குளோப் வால்விலிருந்து அகற்றப்பட்டு மூடப்பட்டிருக்கும். மிகவும் பொதுவான வகை துளை, இது ஒரு பெரிய திரவ-எதிர்ப்பு மற்றும் சிறியது.

செதில் காசோலை வால்வு என்றால் என்ன?

உடல் செதில் வடிவமானது, இது வழக்கமான அதிர்ச்சி-உறிஞ்சும் காசோலை வால்வுகளை விட மிகவும் மெல்லியதாகவும் இலகுவாகவும் இருக்கும். இது ஒரு உள்ளமைக்கப்பட்ட பைபாஸ் சுற்று மற்றும் அதன் மெல்லிய பாட்டேஜ் இருந்தபோதிலும், சிறந்த சீல் செயல்திறன் கொண்ட ஒரு மல்டிஃபங்க்ஸ்னல், உயர் செயல்திறன் கொண்ட அதிர்ச்சி-உறிஞ்சும் காசோலை வால்வுகள் ஆகும்.

பந்து சோதனை வால்வு என்றால் என்ன?

பந்து வால்வின் வட்டு ஒரு கோள வடிவத்தைக் கொண்டுள்ளது, இது ஓட்டப் பாதையில் இலவசம், மற்றும் திரவ அழுத்தம் தொலைந்து போகும்போது அதன் சொந்த எடையின் கீழ் உருண்டு, ஓட்டம் பாதையைத் தடுக்கிறது மற்றும் பின்னடைவைத் தடுக்கிறது. வால்வு உடல் முழுமையாக திறக்கப்படும்போது, ஓட்டம் பாதை நேர்கோட்டுடன் பாதுகாக்கப்படுகிறது, கிட்டத்தட்ட துளை ஓட்ட பாதைக்கு சமம். ஓட்ட பாதை குறைவான எதிர்ப்பைக் கொண்டுள்ளது, மேலும் இது வெளிநாட்டு பொருள், குழம்புகள் போன்றவற்றுக்கு ஆளாகாது, மேலும் இது முக்கியமாக கழிவுநீர் பயன்படுத்தப்படுகிறது.
