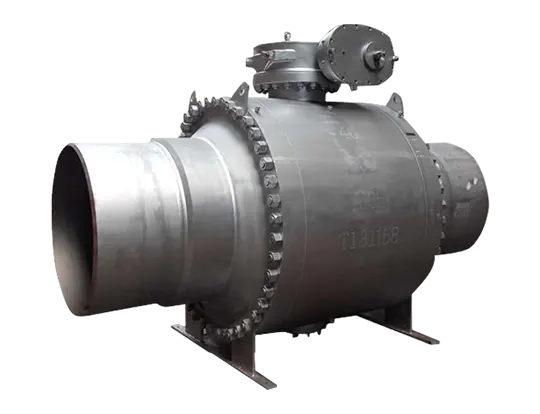

BW End Trunnion மவுண்டட் பால் வால்வு

LYV®️ ஒரு தொழில்முறை சீனா தரமான BW End Trunnion Mounted Ball Valve உற்பத்தியாளர். இது கடுமையான தொழில்துறை சூழல்களை சமாளிக்க வடிவமைக்கப்பட்ட மிகவும் நம்பகமான வால்வுகள் ஆகும். இந்த பட் வெல்ட் எண்ட் ட்ரூன்னியன் மவுண்டட் பால் வால்வு நிரந்தர சீல் செய்வதை உறுதி செய்வதற்காக பட் வெல்டிங் இணைப்பை ஏற்றுக்கொள்கிறது மற்றும் ஒரு தனித்துவமான இறுதி ஆதரவு அமைப்பு மூலம் பைப்லைன் அழுத்தத்தை திறம்பட தீர்க்கிறது. பெரிய விட்டம், உயர் வெப்பநிலை மற்றும் உயர் அழுத்தம் மற்றும் நீண்ட தூர போக்குவரத்து போன்ற முக்கியமான குழாய்களுக்கு வாழ்நாள் முழுவதும் நிலையான கட்டுப்பாட்டு தீர்வை வழங்குவதற்காக இது குறிப்பாக வடிவமைக்கப்பட்டுள்ளது.

விசாரணையை அனுப்பு

அறிமுகம்

தயாரிப்பு அறிமுகம்

LYV® BW End Trunnion Mounted Ball Valve இரண்டு முக்கிய வடிவமைப்புகள் மூலம் உயர் அழுத்த குழாய்களின் சீல் மற்றும் கட்டமைப்பு சவால்களை முறையாக தீர்க்கிறது. உயர் செயல்திறன் பட் வெல்டட் ட்ரூனியன் மவுண்டட் பால் வால்வு பட் வெல்டிங் மூலம் இணைக்கப்பட்டுள்ளது மற்றும் நிரந்தர பூஜ்ஜிய-கசிவு முத்திரையை அடைய பைப்லைனுடன் ஒருங்கிணைக்கிறது. அதன் தனித்துவமான இறுதி ஆதரவு புள்ளி அமைப்பு வெப்ப விரிவாக்கம் மற்றும் சுருக்கம், சுய-எடை மற்றும் குழாயின் அதிர்வு ஆகியவற்றால் உருவாகும் பெரும் அழுத்தத்தை வெளிப்புற அடித்தள சட்டத்திற்கு வழிநடத்துகிறது, இதன் மூலம் வால்வு உடல் மற்றும் உள் முத்திரைகளை சிதைப்பது அல்லது சேதத்திலிருந்து திறம்பட பாதுகாக்கிறது. இந்த வடிவமைப்பு மின் நிலையங்கள், நீண்ட தூர பெட்ரோ கெமிக்கல் பைப்லைன்கள் மற்றும் ஆஃப்ஷோர் பிளாட்பார்ம்கள் போன்ற முக்கியமான மற்றும் கடுமையான சூழல்களில் வால்வின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது, இது முழு குழாய் அமைப்பின் பாதுகாப்பையும் ஆயுளையும் கணிசமாக அதிகரிக்கிறது.

API-6A, API-6D, ASME-B16.34, ISO-17292 மற்றும் பல போன்ற சர்வதேச தரங்களைச் சந்திக்கும் உயர் செயல்திறன் தயாரிப்பாக LYV®️ பட் வெல்டிங் எண்ட் ட்ரூனியன் மவுண்டட் பால் வால்வு. LYV®️ ட்ரூன்னியன் ஏற்றப்பட்ட பந்து வால்வு API-6FA தீ சான்றிதழைப் பெற்றுள்ளது, இது பல்வேறு தீ பாதுகாப்பு கோரப்பட்ட பயன்பாடுகளுக்குப் பயன்படுத்தக்கூடிய திறன் கொண்டது என்பதை நிரூபிக்கிறது. LYV®️ ட்ரன்னியன் மவுண்டட் பால் வால்வை தயாரிப்பதற்காக NPS 2” முதல் NPS 48” வரை ட்ரன்னியன் மவுண்டட் பால் வால்வை உற்பத்தி செய்யலாம், அதிகபட்ச அழுத்த மதிப்பீடு 2500LB வரை அடையலாம். மேலும், LYV®️ குறைந்த வெப்பநிலையில் ட்ரன்னியன் ஏற்றப்பட்ட பந்து வால்வை உற்பத்தி செய்வதற்கான நிபந்தனைகளையும் அனுபவத்தையும் கொண்டுள்ளது. எங்களை தொடர்பு கொள்ளவும் மேலும் தகவலுக்கு.

விவரக்குறிப்புகள்

அளவு வரம்பு:

NPS 2”-48”; DN50-DN1000

பெயரளவு அழுத்தம்:

150LB-2500LB; PN10-PN420

வெப்பநிலை வரம்பு:

-196℃~825℃ (வடிவமைப்பு மற்றும் பொருள் சார்ந்தது)

இறுதி இணைப்புகள்:

Flange; பட்-வெல்ட்.

உடல் பொருட்கள்:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

பந்து பொருட்கள்:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

இருக்கை பொருட்கள்:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

தண்டு பொருட்கள்:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

வடிவமைப்பு மற்றும் உற்பத்தி தரநிலை:

API 6D

நேருக்கு நேர் தரநிலை:

ASME B16.10/ EN558-1

இறுதி இணைப்பு தரநிலை:

ASME B16.5/ ASME B16.25

சோதனை மற்றும் ஆய்வு தரநிலை:

API 598

அம்சங்கள்

■ மென்மையான அல்லது உலோக இருக்கை உள்ளது

■ திடமான பந்து

■ RF,RTJ,BW இணைப்பு முகம்

■ இரண்டு அல்லது மூன்று துண்டு உடல்

■ இரு-திசை இறுக்கமான மூடல்

■ பூஜ்ஜிய கசிவு

■ டபுள் பிளாக் & ப்ளீட் (டிபிபி) / டபுள் ஐசோலேஷன் & ப்ளீட் (டிஐபி)

■ தீ-பாதுகாப்பு பாதுகாப்பு.

■ குறைந்த இயக்க முறுக்கு வடிவமைப்பு

■ புளோஅவுட் எதிர்ப்பு தண்டு வடிவமைப்பு

BW End Trunnion மவுண்டட் பால் வால்வு என்றால் என்ன

LYV® BW BW End Trunnion Mounted Ball Valve என்பது கடினமான வேலை நிலைமைகளைக் கையாளும் வகையில் வடிவமைக்கப்பட்ட ஒரு தொழில்துறை வால்வு ஆகும். "BW" அதன் இரு முனைகளும் பட் வெல்டிங் மூலம் இணைக்கப்பட்டிருப்பதைக் குறிக்கிறது மற்றும் நிரந்தர முழுமையை உருவாக்க குழாய்க்கு பற்றவைக்கப்படலாம். "எண்ட் சப்போர்ட் இன்ஸ்டால்" என்பது வால்வின் டிரைவிங் முடிவில் ஒரு சுயாதீனமான திடமான ஆதரவு கட்டமைப்பின் நீட்டிப்பைக் குறிக்கிறது. இந்த ஒருங்கிணைந்த வடிவமைப்பு பைப்லைன் இணைப்பின் முழுமையான சீல் மற்றும் ஒரே நேரத்தில் வால்வு உடலின் அழுத்தத்தை தனிமைப்படுத்துவதை நோக்கமாகக் கொண்டுள்ளது.

BW End Trunnion மவுண்டட் பால் வால்வு எவ்வாறு வேலை செய்கிறது (சீலிங்)?

அதன் செயல்பாட்டுக் கொள்கை இரண்டு படிகளாகப் பிரிக்கப்பட்டுள்ளது: முதலாவதாக, வால்வின் பட் வெல்டிங் போர்ட் கசிவு இல்லாமல் நிரந்தர இணைப்பை உருவாக்க குழாய்க்கு பற்றவைக்கப்படுகிறது. இரண்டாவதாக, முக்கிய "எண்ட் ஃபுல்க்ரம்" அமைப்பு வெளிப்புற அடித்தளத்துடன் சுயாதீனமாக சரி செய்யப்பட்டது. வெப்ப அழுத்தம், சுய எடை அல்லது அதிர்வு காரணமாக பைப்லைன் ஒரு பெரிய உந்துதலை உருவாக்கும் போது, இந்த ஃபுல்க்ரம் இந்த வெளிப்புற சக்திகளை சுறுசுறுப்பாக தாங்கி வழிநடத்தும், வால்வுக்குள் துல்லியமான வால்வு தண்டு மற்றும் சீல் அமைப்பைக் கடந்து நேரடியாக வெளிப்புற அமைப்புக்கு அனுப்பப்படும். இதனால், குழாய் சிதைவுக்கு உட்படுத்தப்படும்போது வால்வை இன்னும் நிலையானதாகவும் நெகிழ்வாகவும் திறக்கவும் மூடவும் முடியும் மற்றும் நீண்ட கால முத்திரையை பராமரிக்க முடியும் என்பதை இது உறுதி செய்கிறது.

LYV®️ வால்வுகளை ஏன் தேர்வு செய்ய வேண்டும்?

நாங்கள் 30 ஆண்டுகளுக்கும் மேலாக நியூமேடிக் ஆக்சுவேட்டட் ட்ரன்னியன் மவுண்டட் பால் வால்வை உற்பத்தி செய்கிறோம். பட்டறை 13000 சதுர மீட்டர்களை உள்ளடக்கியது மற்றும் 50 க்கும் மேற்பட்ட மேம்பட்ட CNC இயந்திரங்களை கொண்டுள்ளது. எங்கள் பொறியாளர்கள் மற்றும் தயாரிப்புக் குழு உங்கள் ஆர்டரை உயர்தர மற்றும் வேகமான நேரத்துடன் வழங்குவதை உறுதி செய்யும். வால்வு ஷிப்பிங்கிலும் நாங்கள் அக்கறை கொள்கிறோம். வண்ணப்பூச்சு சேதமடையாமல் இருக்க வால்வுகள் குமிழி பைகள் அல்லது காகிதத்தால் மூடப்பட்டிருக்கும். பெட்டியில் வால்வை வைத்த பிறகு ப்ளைவுட் குச்சியால் வால்வை சரி செய்தோம். ஷிப்பிங்கின் போது வால்வு சேதமடையாமல் இருப்பதை உறுதிசெய்ய, ஒட்டு பலகை பெட்டியில் தேவையான அடையாளத்துடன் வர்ணம் பூசப்படும்.
