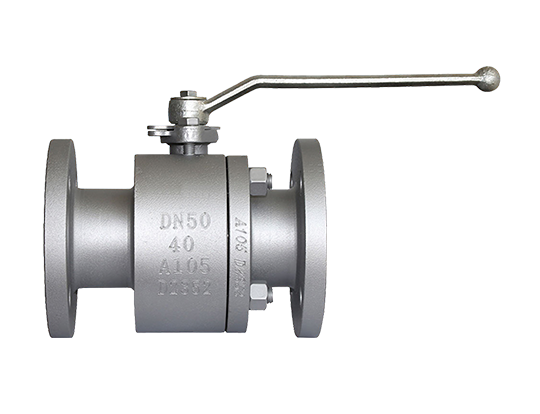

மிதக்கும் பந்து வால்வு

விசாரணையை அனுப்பு

தயாரிப்பு அறிமுகம்

லைவ் மிதக்கும் பந்து வால்வுகள் சிறந்த தரம் மற்றும் செயல்திறனை உறுதிப்படுத்த உன்னிப்பாக வடிவமைக்கப்பட்டுள்ளன. எங்கள் கடுமையான உற்பத்தி செயல்முறைகள் மற்றும் தரக் கட்டுப்பாட்டு நடவடிக்கைகள் தொழில்துறையில் இதேபோன்ற சலுகைகளை வெளிப்படுத்தும் தயாரிப்புகளை விளைவிக்கின்றன. இந்த மிதக்கும் பந்து வால்வுகள் ஏபிஐ -6 ஏ, ஏபிஐ -6 டி, ஏ.எஸ்.எம்.இ-பி 16.34, மற்றும் ஐஎஸ்ஓ -17292 போன்ற பல சர்வதேச தரங்களை பூர்த்தி செய்கின்றன. கூடுதலாக, அவர்கள் API-6FA தீயணைப்பு சான்றிதழைப் பெற்றுள்ளனர், இது தீ பாதுகாப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. லைவின் மிதக்கும் பந்து வால்வுகள் உயர்தர சீல் தீர்வுகள் பொருத்தப்பட்டுள்ளன, அவை உயர் அழுத்த மற்றும் உயர் வெப்பநிலை சூழல்களில் நம்பத்தகுந்த முறையில் செயல்பட அனுமதிக்கின்றன. மாறுபட்ட செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய பல சீல் விருப்பங்களை நாங்கள் வழங்குகிறோம். உங்கள் குறிப்பிட்ட தேவைகளைப் பற்றி விவாதிக்க எங்கள் பிரத்யேக விற்பனைக் குழுவைத் தொடர்பு கொள்ளுங்கள், மேலும் உங்கள் தனித்துவமான தேவைகளைப் பூர்த்தி செய்யும் மிதக்கும் பந்து வால்வு தீர்வை நாங்கள் வடிவமைப்போம்.

விவரக்குறிப்புகள்

அளவு வரம்பு:

NPS 1/2 ”-10”; DN15-DN250

பெயரளவு அழுத்தம்:

150 எல்பி -1500 எல்பி; PN20-PN260

வெப்பநிலை வரம்பு:

-46 ℃～ 121 ℃ the வடிவமைப்பைப் பொறுத்தது மற்றும் பொருள்

இறுதி இணைப்புகள்:

Flange ;.

உடல் பொருட்கள்:

ASTM A216 WCB/WCC; ASTM A352 எல்.சி.பி/எல்.சி.சி;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

இருக்கை பொருட்கள்:

PTFE/RPTFE/FPM/PEEK; 304/316+எஸ்.டி.எல்/இன்கோனல்

பந்து பொருட்கள்:

ASTM A182 F304/F316

STEM பொருட்கள்:

ASTM A182 F304/F316

வடிவமைப்பு மற்றும் உற்பத்தி தரநிலை:

6 டி தீ

நேருக்கு நேர் தரநிலை:

ASME B16.10/ EN558-1

இறுதி இணைப்பு தரநிலை:

ASME B16.5/ ASME B16.25

சோதனை மற்றும் ஆய்வு தரநிலை:

ஏபிஐ 598

அம்சங்கள்

■ மென்மையான அல்லது உலோக இருக்கை கிடைக்கிறது

The தற்செயலான வால்வு செயல்பாட்டைத் தடுக்க பூட்டுதல் சாதனம் பொருத்தப்பட்டுள்ளது.

■ rf, rtj, இணைப்பு முகம்

கட்டமைப்பு, சிறிய அளவு மற்றும் இலகுரக வடிவமைப்பு.

■ அசாதாரண உள் அழுத்தம் உயர்வு, விபத்துக்களைத் தவிர்ப்பதால் தண்டு வீசுவதைத் தடுக்க எதிர்ப்பு அடி-அவுட் தண்டு வடிவமைப்பு.

■ தீ-பாதுகாப்பான மற்றும் நிலையான எதிர்ப்பு வடிவமைப்பு.

■ முழு துளை வால்வு வடிவமைப்பு எளிதான பைப்லைன் பிகிங்கை அனுமதிக்கிறது மற்றும் குறைந்த ஓட்ட எதிர்ப்பு மற்றும் அதிக ஓட்ட திறன் கொண்டது.

■ குறைந்த இயக்க முறுக்கு வடிவமைப்பு

மிதக்கும் வால்வு என்றால் என்ன:

ஒரு மிதக்கும் பந்து வால்வு என்பது ஒரு டிரன்னியன் மூலம் பந்து வைக்கப்படாத ஒன்றாகும். இயல்பான செயல்பாட்டில், இது பந்து சற்று கீழ்நோக்கி மிதக்கும். இது இருக்கை பொறிமுறையை அதற்கு எதிராக அழுத்தும் பந்தின் கீழ் அமுக்க காரணமாகிறது. மேலும், சில வகைகளில், சில சக்தி ஏற்பட்டால், இருக்கை பொறிமுறையை சிதறடிக்கும் (வால்வுக்கு வெளியே நெருப்பிலிருந்து தீவிர வெப்பம் போன்றவை), பந்து உலோக உடலுக்கு எல்லா வழிகளிலும் மிதக்கும், இது ஓரளவு தோல்வியுற்ற வடிவமைப்பை வழங்கும் பந்துக்கு எதிராக முத்திரையிட வடிவமைக்கப்பட்டுள்ளது.

இது எவ்வாறு இயங்குகிறது (சீல்):

மிதக்கும் பந்து வால்வு ஒரு பொதுவான வகை பந்து வால்வு. அதன் பணிபுரியும் கொள்கை என்னவென்றால், பந்து வால்வு உடலை நேரடியாக தொடர்பு கொள்ளாது, ஆனால் வால்வு இருக்கைகளுக்கு எதிராக முத்திரைகள். வால்வு திறந்திருக்கும் போது, பந்து ஊடக ஓட்டத்தின் செல்வாக்கின் கீழ் சுதந்திரமாக மிதக்க முடியும், பந்து மற்றும் வால்வு இருக்கைகளுக்கு இடையில் உராய்வைக் குறைக்கும். பந்து சுதந்திரமாக மிதக்கக்கூடும் என்பதால், வால்வு இருக்கைகளுக்கு ஒரு குறிப்பிட்ட அனுமதி இருக்க வேண்டும், மேலும் இந்த கட்டமைப்பு வடிவமைப்பு மிதக்கும் பந்து வால்வுக்கு சிறந்த சீல் செயல்திறனை அளிக்கிறது.

லைவ் வால்வுகளை ஏன் தேர்வு செய்ய வேண்டும்:

நாங்கள் 30 ஆண்டுகளுக்கும் மேலாக பந்து வால்வை உற்பத்தி செய்கிறோம். இந்த பட்டறை 13000 சதுர மீட்டர் மற்றும் 50 க்கும் மேற்பட்ட மேம்பட்ட சி.என்.சி இயந்திரங்களை கொண்டுள்ளது. எங்கள் பொறியாளர்கள் மற்றும் தயாரிப்பு குழு உங்கள் ஆர்டர் உயர்தர மற்றும் வேகமான நேரத்துடன் வழங்குவதை உறுதி செய்யும். வால்வு கப்பல் போக்குவரத்து பற்றியும் நாங்கள் கவலைப்படுகிறோம். வண்ணப்பூச்சு சேதமடையாது என்பதை உறுதிப்படுத்த வால்வுகள் குமிழி பைகள் அல்லது காகிதத்தால் போர்த்தப்படும். பெட்டியில் வால்வை வைத்த பிறகு ஒட்டு பலகை குச்சியால் வால்வை சரிசெய்தோம். கப்பலின் போது வால்வு சேதமடையாது என்பதை உறுதிப்படுத்த ஒட்டு பலகை வழக்கு தேவையான குறிப்புடன் வரையப்படும்.

முக்கிய வெளிப்புற மற்றும் இணைக்கும் பரிமாணங்கள்

தேதி		திருத்தம்							நிரப்பப்பட்டது	சரிபார்க்கப்பட்டது	வெளியிட்டது
2024-ஏப்ரல் -03		முதல் பிரச்சினை							பிராங்க்	லீ	பிராங்க்

என்.பி.எஸ்	டி.என்	L	D	டி 1	டி 2	f	b	Z ---	H	W	Wt. (கிலோ)
என்.பி.எஸ்	டி.என்	L	D	டி 1	டி 2	f	b	Z ---	H	W	Wt. (கிலோ)
பி.என் 16
-	15	115	95	65	45	-	16	4-எஃப் 14	78	130	2.2
-	20	120	105	75	58	-	18	4-எஃப் 14	84	130	2.8
-	25	125	115	85	68	-	18	4-எஃப் 14	95	160	3.7
-	32	130	140	100	78	-	18	4-எஃப் 18	150	160	4.4
-	40	140	150	110	88	-	18	4-எஃப் 18	150	180	5.5
-	50	150	165	125	102	-	20	4-எஃப் 18	170	200	7.3
-	65	170	185	145	122	-	20	4-எஃப் 18	195	240	11.7
-	80	180	200	160	138	-	20	8-எஃப் 18	215	240	13.4
-	100	190	220	180	158	-	20	8-எஃப் 18	250	280	15.7
-	125	325	250	210	188	-	22	8-எஃப் 18	265	300	32.5
-	150	350	285	240	212	-	24	8-எஃப் 22	270	300	42.5
-	200	400	340	295	268	-	26	12-எஃப் 22	330	350	70
-	250	450	405	355	320	-	30	12 வது எஃப் 26	450	400	157
பி.என் 25
-	15	115	95	65	45	-	16	4-எஃப் 14	103	130	2.2
-	20	120	105	75	58	-	18	4-எஃப் 14	112	130	2.8
-	25	125	115	85	68	-	18	4-எஃப் 14	123	160	3.7
-	32	130	140	100	78	-	18	4-எஃப் 18	150	160	4.4
-	40	140	150	110	88	-	18	4-எஃப் 18	156	180	5.5
-	50	150	165	125	102	-	20	4-எஃப் 18	172	200	7.3
-	65	170	185	145	122	-	22	8-எஃப் 18	197	240	11.7
-	80	180	200	160	138	-	22	8-எஃப் 18	222	240	13.4
-	100	190	235	190	162	-	24	8-எஃப் 22	253	280	15.7
-	125	325	270	220	188	-	26	8-எஃப் 26	275	300	32.5
-	150	350	300	250	218	-	28	8-எஃப் 26	286	300	42.5
-	200	400	360	310	278	-	30	12 வது எஃப் 26	340	350	70
-	250	450	425	370	335	-	32	12-எஃப் 30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-எஃப் 14	103	130	-
-	20	120	105	75	58	-	18	4-எஃப் 14	112	130	-
-	25	125	115	85	68	-	18	4-எஃப் 14	123	160	-
-	32	130	140	100	78	-	18	4-எஃப் 18	150	160	-
-	40	140	150	110	88	-	18	4-எஃப் 18	156	180	-
-	50	150	165	125	102	-	20	4-எஃப் 18	172	200	-
-	65	170	185	145	122	-	22	8-எஃப் 18	197	240	-
-	80	180	200	160	138	-	22	8-எஃப் 18	222	240	-
-	100	190	235	190	162	-	24	8-எஃப் 22	253	280	-
-	125	325	270	220	188	-	26	8-எஃப் 26	275	300	-
-	150	350	300	250	218	-	28	8-எஃப் 26	286	300	-
-	200	400	375	320	285	-	34	12-எஃப் 30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 எல்பி
1/2	15	108	90	60.3	34.9	2	8	4-எஃப் 16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-எஃப் 16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-எஃப் 16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-எஃப் 16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-எஃப் 16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-எஃப் 19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-எஃப் 19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-எஃப் 19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-எஃப் 19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 எல்பி
1/2	15	140	95	66.7	35	2	12.7	4-எஃப் 16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-எஃப் 19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-எஃப் 19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-எஃப் 19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-எஃப் 19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 எல்பி
1/2	15	165	95	66.7	34.9	7	14.3	4-எஃப் 16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-எஃப் 19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-எஃப் 19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-எஃப் 19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-எஃப் 19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

தரவுத்தாள் கூட எங்கள் பொறியாளர் குழுவால் சரிபார்த்தது. இருப்பினும், கையேடு உள்ளீட்டின் போது எதிர்பாராத தவறுகள் விலக்கப்படவில்லை. இந்த தாளை இயங்கக்கூடிய ஆவணமாக பயன்படுத்த முடியவில்லை. தொழில்நுட்ப ஆதரவுக்கு, தயவுசெய்து உங்கள் விவரக்குறிப்புகளை மின்னஞ்சல் மூலம் எங்களுக்கு அனுப்புங்கள். எங்கள் பொறியாளர்கள் உங்கள் விவரக்குறிப்புகளுக்கு ஏற்ப வரைபடங்களை வரைவார்கள்
