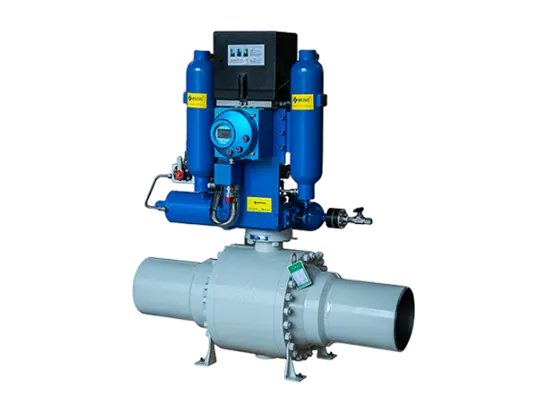

LYV®️ கேஸ்-ஓவர்-ஆயில் ஃபுல் வெல்டட் பால் வால்வு ஒரு சுய-ஆக்சுவேட்டிங் ஆக்சுவேட்டர் மூலம். குழாயின் ஊடகத்தின் அழுத்தத்தால் வால்வைத் திறந்து மூடுகிறது. தயாரிப்பு நேரடியாக குழாயின் உள்ளே இயற்கை எரிவாயுவை நியூமேடிக் காற்று விநியோகமாகப் பயன்படுத்துகிறது. முழு அமைப்பும் உயர் அழுத்தத்திற்கான வடிவமைப்பு. டிகம்ப்ரஷன் இல்லாமல் காற்று விநியோக வடிகட்டுதல் செயல்முறை மூலம். எரிவாயு நேரடியாக எரிவாயு தொட்டி மற்றும் உயர் அழுத்த கட்டுப்பாட்டு வால்வு கூறுகளுக்குள். கட்டுப்பாட்டு சமிக்ஞையின் செயல்பாட்டின் கீழ், உயர் அழுத்தக் கட்டுப்படுத்தப்பட்ட வாயு தொடர்புடைய வாயு / திரவ சுற்றுக்குள் நுழைகிறது. மற்றும் வாயு/திரவ ஒத்திசைவு பரிமாற்றத்தை உணர திரவ ஊடகத்தின் ஐசோபரிக் டிரான்ஸ்மிஷன் கொள்கையால், வால்வு டிரைவ் சாதனத்தின் ஹைட்ராலிக் சிலிண்டரில் செயல்படுகிறது மற்றும் வால்வைக் கட்டுப்படுத்துகிறது.
LYV®️ கேஸ்-ஓவர்-ஆயில் ஃபுல் வெல்டட் பால் வால்வு ஒரு சுய-ஆக்சுவேட்டிங் ஆக்சுவேட்டர் மூலம். குழாயின் ஊடகத்தின் அழுத்தத்தால் வால்வைத் திறந்து மூடுகிறது. தயாரிப்பு நேரடியாக குழாயின் உள்ளே இயற்கை எரிவாயுவை நியூமேடிக் காற்று விநியோகமாகப் பயன்படுத்துகிறது. முழு அமைப்பும் உயர் அழுத்தத்திற்கான வடிவமைப்பு. டிகம்ப்ரஷன் இல்லாமல் காற்று விநியோக வடிகட்டுதல் செயல்முறை மூலம். எரிவாயு நேரடியாக எரிவாயு தொட்டி மற்றும் உயர் அழுத்த கட்டுப்பாட்டு வால்வு கூறுகளுக்குள். கட்டுப்பாட்டு சிக்னலின் செயல்பாட்டின் கீழ், உயர் அழுத்தக் கட்டுப்படுத்தப்பட்ட வாயு தொடர்புடைய வாயு/திரவ சுற்றுக்குள் நுழைகிறது. மற்றும் வாயு/திரவ ஒத்திசைவு பரிமாற்றத்தை உணர திரவ ஊடகத்தின் ஐசோபரிக் டிரான்ஸ்மிஷன் கொள்கையால், வால்வு டிரைவ் சாதனத்தின் ஹைட்ராலிக் சிலிண்டரில் செயல்படுகிறது மற்றும் வால்வைக் கட்டுப்படுத்துகிறது.
LYV®️ கேஸ்-ஓவர்-ஆயில் ஃபுல் வெல்டட் பால் வால்வு தானாக மூடுவதை உணர பைப்லைன் அழுத்தத்தை தானாகவே கண்காணிக்க முடியும். செயல்பாட்டுக் கொள்கை எளிதானது, கட்டுப்பாடு பாதுகாப்பானது மற்றும் நம்பகமானது. வெளிப்புற வானிலையின் கடுமையான நிலைமைகளை சந்திக்க முடியும். தயாரிப்பு விபத்துகளின் அபாயத்தைக் குறைக்கலாம் மற்றும் நீண்ட தூர போக்குவரத்து பைப்லைன் மற்றும் ஆபத்தான இரசாயன மீடியம் பைப்லைன் பயன்பாடுகளில் பேரழிவுகள் மேலும் விரிவடைவதைத் தவிர்க்கலாம்.
இயந்திர வகை: ஸ்காட்ச் யோக் |
காற்று விநியோக அழுத்தத்தின் பொருந்தக்கூடிய வரம்பு: 0.4-16Mpa |
காற்று விநியோக ஊடகத்தின் பொருந்தக்கூடிய வரம்பு: காற்று, நைட்ரஜன் அல்லது இயற்கை வாயு போன்ற அமிலமற்ற வாயுக்கள் |
சுற்றுப்புற வெப்பநிலையின் பொருந்தக்கூடிய வரம்பு: -30℃~100℃, -55~150℃(விரும்பினால்) |
பாதுகாப்பு வகுப்பு: IP68 |
வெடிப்பு-தடுப்பு தரம்: Exd IIC T4/T6 |
துணைக்கருவிகள்: வரம்பு சுவிட்ச், பொசிஷனர், எலக்ட்ரிக்கல் கனெக்டர் |
சிக்னல் இடைமுகம்: USB/RS232/485 |
மின்சாரம்: உயர் ஆற்றல் பேட்டரி, சூரிய ஒளி, வெளிப்புற ஆற்றல் மூல. |
பொருந்தக்கூடிய வால்வு வகை: பந்து வால்வு / பட்டாம்பூச்சி வால்வு |
பொருந்தக்கூடிய வால்வு அளவு வரம்பு: DN50~DN600 |
பொருந்தக்கூடிய வால்வு அழுத்த வரம்பு: 150LB~1500LB, PN10~PN250 |
இணைப்பு தரநிலை: ISO 5211 |
|
■ A: பல திசை கையேடு பம்ப்
■ பி: ரிமோட்-லோக்கல் ஐசோலேஷன் ஷிப்ட் வால்வு
■ C: முழு பற்றவைக்கப்பட்ட ஹைட்ராலிக் சிலிண்டர்
■ D: நியூமேடிக் கட்டுப்பாட்டு வால்வு
■ E: எரிவாயு/திரவ தொட்டி
■ F: பதவிகள்
■ ஜி: இணையான ஸ்காட்ச் நுகம் இயந்திர அமைப்பு
■ எச்: காப்பு வடிகட்டி
